طريقتان لوصف جسم ثلاثي الأبعاد

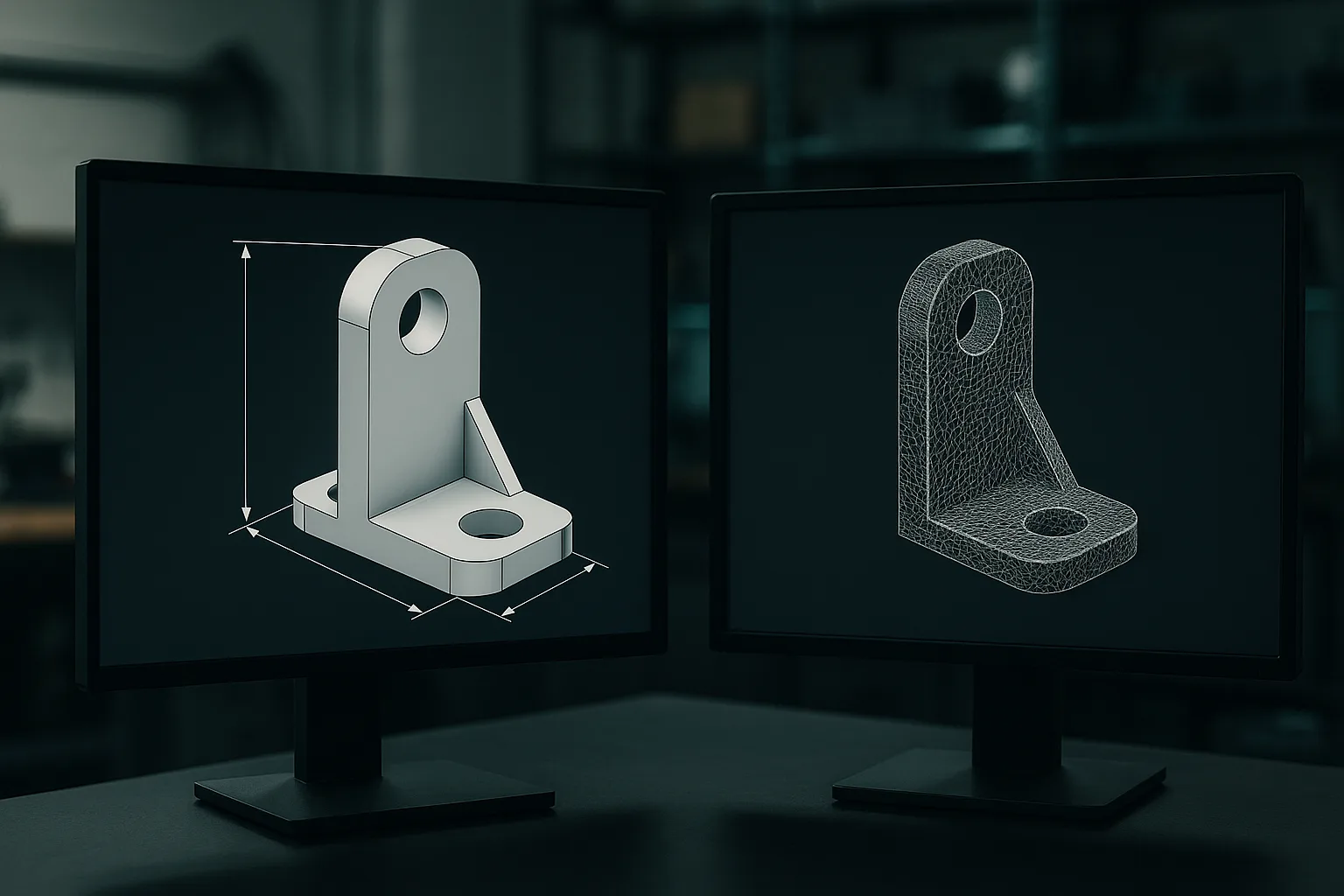

يمكن وصف جسم ثلاثي الأبعاد بطريقتين مختلفتين جذريًا.
يصف النموذج البارامتري القطعة من خلال طريقة بنائها: رسم تخطيطي مُقاس، مُبثَق بسماكة 20 ملم، مثقوب بثقبين قطر كل منهما 5 ملم وبمسافة 30 ملم بين محوريهما، مع انحناء حافة بمقدار 2 ملم على الحواف. تُحفظ كل عملية مع قيمها، التي تُسمى بارامترات. تغيير قيمة واحدة يعيد حساب القطعة بأكملها.
تصف الشبكة المضلعة (بالإنجليزية mesh) القطعة من خلال سطحها: آلاف أو ملايين المثلثات الصغيرة المتجاورة التي تشكّل غلافًا مغلقًا. لا "تعرف" الشبكة المضلعة أن الثقب هو ثقب ولا أن قطره 5 ملم؛ فهي لا تعرف سوى موضع كل رأس من رؤوسها.
تشبيه بسيط: النموذج البارامتري هو وصفة طهي ("200 غرام من الدقيق، 3 بيضات")، بينما الشبكة المضلعة هي صورة دقيقة جدًا للكعكة. بالوصفة، يمكنك بسهولة صنع كعكة أكبر. أما بالصورة، فلا يمكنك سوى تعديلها بالرتوش.
مقارنة نقطة بنقطة
| المعيار | النموذج البارامتري | الشبكة المضلعة |
|---|---|---|
| الوصف | عمليات وأبعاد (رسومات تخطيطية، إبثاقات، ثقوب) | سطح من المثلثات |
| تعديل بُعد | فوري ودقيق | صعب، وغالبًا تقريبي |
| الدقة الهندسية | دقيقة (دوائر حقيقية، مستويات مثالية) | تقريبية عبر الأوجه المضلعة |
| الأشكال العضوية | شاقة البناء | طبيعية |
| الصيغ الشائعة | ملفات CAD الأصلية، STEP | STL، OBJ، 3MF |
| المصدر النموذجي | برنامج CAD، ذكاء اصطناعي بارامتري | النحت الرقمي، المسح ثلاثي الأبعاد، ذكاء اصطناعي للتماثيل |
| الاستخدام المثالي | القطع التقنية، التجميعات، سلاسل المتغيرات | التماثيل، القطع الديكورية، مسح الأجسام الموجودة |
لماذا ينتهي كل شيء كشبكة مضلعة عند الطباعة
نقطة كثيرًا ما تُفهم بشكل خاطئ: لا تقرأ الطابعة أبدًا نموذجًا بارامتريًا. يحتاج برنامج التقطيع (Slicer) إلى سطح مغلق لتقطيعه إلى طبقات. لذلك يُحوَّل النموذج البارامتري دائمًا إلى شبكة مضلعة عند تصديره بصيغة STL أو 3MF.
السؤال إذن ليس "بارامتري أم شبكة مضلعة للطباعة؟"، بل "بأي شكل أحتفظ بقطعتي وأعدّلها؟". الانعكاس الصحيح هو الاحتفاظ بالمصدر البارامتري وتصدير شبكة مضلعة عند كل إصدار.
خلال هذا التحويل، تهم دقة الشبكة المضلعة: فأسطوانة قطرها 10 ملم تُصدَّر بعدد قليل جدًا من الأوجه ستعطي ثقبًا مضلعًا، قد يكون أضيق من اللازم لبرغي. تسمح معظم الأدوات بضبط هذه الدقة. الممارسات الجيدة للتصدير مفصّلة في تحضير ملف STL أو 3MF.
إذا استلمت ملف STL فقط لقطعة تقنية ستحتاج إلى تطويرها، اطلب أيضًا الملف المصدر البارامتري أو ملف STEP. غالبًا ما يستغرق تعديل ثقب أو سماكة في ملف STL وقتًا أطول من إعادة رسم القطعة من الصفر.
مزايا كل مقاربة
ما يتيحه النموذج البارامتري
بالنسبة لقطعة وظيفية، يتمتع النموذج البارامتري بعدة مزايا حاسمة:
- التعديل بعد تجربة: الطباعة الأولى ضيقة جدًا؟ تزيد قطر التخريم بمقدار 0.2 ملم وتُعيد التصدير. قواعد الفراغات موضحة في التفاوتات والتعديلات.
- عائلات من القطع: زاوية تثبيت واحدة تُشتق بثلاثة أحجام، أو صندوق يتكيف مع عدة لوحات إلكترونية، بتغيير بضع قيم فقط.
- الاتساق: إذا كانت المسافة بين محاور الثقوب مرتبطة بالعرض، فإنها تتبعه تلقائيًا.
- هندسة دقيقة: المستويات مستوية فعلاً، والدوائر دوائر فعلاً، مما يبسّط المراقبة الأبعادية.
لهذه الأسباب، تُصمَّم القوالب التوجيهية وعدة الورشة أو القطع المخصصة لـمنهجية النمذجة الأولية الصناعية دائمًا تقريبًا بشكل بارامتري: يجب أن يكون من الممكن تصحيح كل تكرار بسرعة.
ما تتيحه الشبكة المضلعة
الشبكة المضلعة ليست صيغة "من الدرجة الثانية". فهي الوحيدة القادرة على وصف بعض الأشكال بفعالية:
- الأشكال العضوية: وجه، حيوان، قماش منسدل، مقبض مريح يتماشى مع شكل اليد.
- مسح الأجسام الموجودة: يقيس الماسح ثلاثي الأبعاد نقاطًا على سطح جسم حقيقي وينتج طبيعيًا شبكة مضلعة. يرصد الماسح الصناعي للورشة هذه الأسطح بدقة تبلغ نحو 0.1 ملم؛ راجع خدمة المسح ثلاثي الأبعاد لدينا.
- النسيج والألوان: تنقل الشبكة المضلعة الملوّنة، المُصدَّرة بصيغة 3MF، الألوان منطقة بمنطقة من أجل الطباعة متعددة الألوان.
بالنسبة لقطعة غيار ممسوحة يجب تعديلها لاحقًا (إضافة تعزيز، تصحيح منطقة مكسورة)، يُلجأ غالبًا إلى إعادة التصميم العكسي: تُستخدم الشبكة المضلعة كمرجع لإعادة بناء نموذج بارامتري نظيف. هذا هو النهج الموصوف في مقالنا حول قطع الغيار بالطباعة ثلاثية الأبعاد.
صيغ الملفات، دون أي التباس
ينشأ جزء كبير من سوء الفهم بين العملاء ومكاتب الدراسات والورش من الصيغ. إليك ما يحتويه كل منها فعليًا:
- ملف CAD الأصلي: السجل الكامل لعملية البناء، مع بارامتراته. لا يُفتح عمومًا إلا في البرنامج الذي أنشأه.
- STEP: صيغة تبادل تنقل هندسة دقيقة (أسطح رياضية، دوائر حقيقية)، قابلة للقراءة من قبل معظم برامج CAD. تفقد السجل التاريخي والبارامترات، لكنها تبقى قابلة للتعديل عبر عمليات مباشرة. هذه هي الصيغة التي يجب طلبها لقطعة تقنية مرشحة للتطور.
- STL: شبكة مضلعة فقط، دون وحدة قياس معلنة، ودون لون أو مادة. صيغة عالمية، لكنها فقيرة.
- OBJ: شبكة مضلعة يمكن أن تحمل نسيجًا سطحيًا، تُستخدم كثيرًا في الرسوميات وبالنسبة للتماثيل.
- 3MF: شبكة مضلعة مُثراة، مع وحدات القياس والألوان وعدة أجسام وإعدادات طباعة ضمن ملف واحد. إنها الصيغة الأكثر اكتمالاً للطباعة.
يتعلق فخ كلاسيكي بوحدات القياس: ملف STL أُنشئ بالإنش ثم فُتح وكأنه بالميليمتر سيظهر أصغر بـ25.4 مرة من اللازم. يتجنب 3MF، الذي يعلن وحدة قياسه، هذه المشكلة.
ضبط دقة الشبكة المضلعة
عند التصدير، يحدد إعدادان دقة الشبكة: تفاوت الوتر (الفارق الأقصى بين الوجه والمنحنى الحقيقي) والزاوية القصوى بين وجهين متجاورين. إذا كانت خشنة جدًا، تعطي الشبكة المضلعة دوائر مضلعة ومنحنيات ذات أوجه مرئية على القطعة. وإذا كانت دقيقة جدًا، فإنها تُثقل الملف دون فائدة حقيقية، لأن الطابعة لا تستطيع إعادة إنتاج تفاصيل أصغر من دقتها الخاصة. بالنسبة لقطعة بحجم اعتيادي، يكون تفاوت بحدود جزء من مئة من الميليمتر عادة توازنًا جيدًا.
وأين يقف الذكاء الاصطناعي من كل هذا؟
تنقسم أدوات توليد النماذج الثلاثية الأبعاد بالذكاء الاصطناعي هي الأخرى بين هاتين العائلتين. تُنتج مولّدات "الأشكال" شبكات مضلعة: تناسب التماثيل، لكنها أقل ملاءمة بكثير للقطع التي يجب أن تُركَّب. بينما تُنتج المولّدات البارامترية نموذجًا مُقاسًا، قابلاً للتعديل لاحقًا.
يُنشئ استوديو الذكاء الاصطناعي ثلاثي الأبعاد من Timelapse-3D نماذج بارامترية للقطع التقنية: تُعرض الأبعاد الأساسية على شكل أشرطة تمرير، قابلة للضبط مجانًا، قبل التصدير بصيغة STL أو 3MF. أما وضع التمثال فيه، فعلى العكس، ينحت شبكة مضلعة ملوّنة، لأنها التمثيل المناسب للشخصيات والحيوانات. لمزيد من التفصيل: النمذجة ثلاثية الأبعاد بالذكاء الاصطناعي ومن الصورة إلى التمثال ثلاثي الأبعاد.
كيف تختار
| حاجتك | التمثيل الموصى به |
|---|---|
| قطعة وظيفية، أبعاد يجب احترامها | بارامتري |
| قطعة قابلة للتطور أو تُشتق بأحجام متعددة | بارامتري |
| تمثال، قطعة ديكورية، منحوتة | الشبكة المضلعة |
| نسخة عن جسم موجود ذي شكل معقد | شبكة مضلعة ناتجة عن مسح |
| قطعة ممسوحة يجب تعديلها أو جعلها أكثر موثوقية | شبكة مضلعة ثم إعادة بناء بارامتري |
| الإرسال إلى الطابعة أو إلى الورشة | شبكة مضلعة مُصدَّرة (STL أو 3MF) |
احتفظ دائمًا بملفين لكل قطعة: المصدر القابل للتعديل، والتصدير الذي طُبع فعليًا، مع تسميته بإصداره ومادته. في حال إعادة الطباعة أو وجود قطعة معيبة، ستعرف بالضبط ما الذي تم إنتاجه.
الأسئلة الشائعة
ما هو النموذج البارامتري في الأبعاد الثلاثة؟
هو نموذج معرَّف بسلسلة من العمليات والأبعاد، تُسمى بارامترات: رسم تخطيطي، إبثاق، ثقب، انحناء حافة. تعديل قيمة واحدة يعيد حساب القطعة بأكملها تلقائيًا. إنه التمثيل المعياري لبرامج CAD بالنسبة للقطع التقنية.
هل يمكن تعديل ملف STL بسهولة؟
يمكن تغيير حجمه، أو قصه، أو إصلاحه، لكن تغيير بُعد بدقة مثل قطر ثقب أمر صعب. فملف STL لا يحتوي سوى على مثلثات، دون أي مفهوم للثقب أو السماكة. بالنسبة لقطعة تقنية مرشحة للتطور، من الأفضل الاحتفاظ بالمصدر البارامتري.
لماذا تستخدم الطابعات ثلاثية الأبعاد الشبكات المضلعة؟
يقطّع برنامج التقطيع سطحًا مغلقًا إلى طبقات أفقية، وهو ما تصفه الشبكة المضلعة مباشرة. لذلك يُحوَّل النموذج البارامتري دائمًا إلى شبكة مضلعة بصيغة STL أو 3MF عند التصدير. تؤثر دقة هذا التحويل على جودة المنحنيات المطبوعة.
هل يمكن تحويل شبكة مضلعة إلى نموذج بارامتري؟
ليس بشكل آلي وموثوق بالنسبة لقطعة تقنية. يُلجأ إلى إعادة التصميم العكسي: تُستخدم الشبكة المضلعة، الناتجة غالبًا عن مسح ثلاثي الأبعاد، كمرجع لإعادة رسم الأسطح والأبعاد في برنامج CAD. والنتيجة نموذج نظيف وقابل للتعديل.
