النمذجة ثلاثية الأبعاد بالذكاء الاصطناعي: إنشاء قطعة قابلة للطباعة انطلاقًا من نص

ما الذي يغيّره الذكاء الاصطناعي في النمذجة ثلاثية الأبعاد

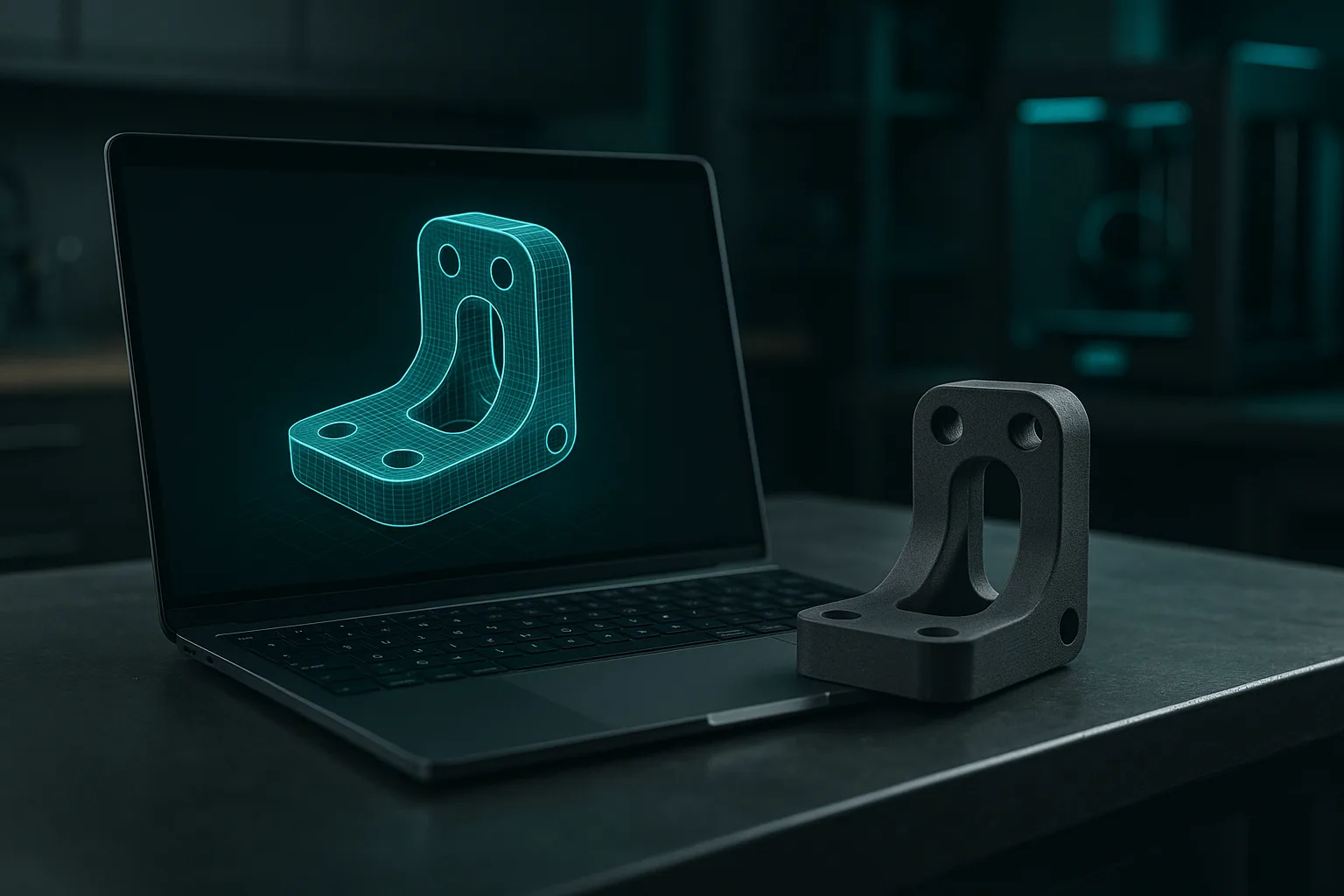

لفترة طويلة، كان الحصول على ملف قابل للطباعة يفترض خيارين: تعلّم برنامج تصميم بمساعدة الحاسوب (CAO)، أو دفع أجر لمصمم نماذج. وبالنسبة لزاوية تثبيت، أو صندوق، أو مشبك كابل، كان الجهد المبذول غالبًا غير متناسب مع القطعة نفسها. تنقل النمذجة ثلاثية الأبعاد بمساعدة الذكاء الاصطناعي هذا الجهد: فأنت تصف وظيفة القطعة وأبعادها، وتقترح الأداة شكلًا هندسيًا تعدّله لاحقًا.

الأمر ليس سحرًا. يترجم الذكاء الاصطناعي نية معينة إلى مجموعة من الأشكال (منشورات، أسطوانات، ثقوب، انحناءات، نتوءات تقوية) ومقاسات. وكلما كان طلبك أكثر دقة، كانت النتيجة الأولى أكثر قابلية للاستخدام. لهذا السبب تُعدّ جودة النص المُدخَل مهمة بقدر أهمية الأداة نفسها: نخصص لهذا الموضوع مقالًا كاملًا، دليل صياغة موجز فعّال لقطعة ثلاثية الأبعاد.

هناك عائلتان من المقاربات تتعايشان:

• التوليد البارامتري: ينتج الذكاء الاصطناعي نموذجًا مُعرَّفًا بمقاسات (الطول، السماكة، قطر الثقب...). يبقى كل بُعد قابلًا للتعديل لاحقًا دون الحاجة للبدء من جديد.
• التوليد الشبكي (Maillage): ينتج الذكاء الاصطناعي مباشرة سطحًا مكوَّنًا من مثلثات، كمنحوتة رقمية. وهذا مناسب للأشكال العضوية، لكنه أقل ملاءمة بكثير للقطع التقنية.

هذا الفرق أساسي بالنسبة للطباعة ثلاثية الأبعاد، ونفصّله في مقال النموذج البارامتري أو الشبكي.

من النص إلى القطعة: الخطوات العملية

أيًا كانت الأداة المستخدمة، يتبع أي مسار عمل جاد للنمذجة ثلاثية الأبعاد بالذكاء الاصطناعي الخطوات نفسها:

1. وصف القطعة: وظيفتها، أبعادها الرئيسية، نقاط تثبيتها، بيئتها (الحرارة، الاستخدام الخارجي، الإجهاد الميكانيكي).
2. إنشاء نسخة أولى ومعاينتها من جميع الزوايا. تُستخدم المسودة الأولى للتحقق من المنطق العام، وليس من التفاصيل.
3. تعديل المقاسات: سماكة الجدران، المسافة بين محاور الثقوب، الارتفاع. على نموذج بارامتري، يتم ذلك دون إعادة إنشاء القطعة.
4. طلب تعديلات محددة: «أضف تشطيفًا على الحافة السفلية»، «وسّع الفتحة إلى 6 ملم».
5. التحقق من قابلية الطباعة: التدلّيات، السماكات الدنيا، اتجاه الطباعة.
6. التصدير بصيغة STL أو 3MF، ثم تقطيع الملف أو تسليمه لورشة.

الخطوة 5 هي الأكثر إغفالًا عادة. فالنموذج قد يكون صحيحًا هندسيًا ومع ذلك يصعب طباعته: جدار بسماكة 0.6 ملم سيكون هشًا في الطباعة بترسيب الخيوط، وثقب أفقي كبير القطر سيترهّل دون دعامة. قواعد الخلوص بين القطع المجمَّعة مفصّلة في مقالنا حول التفاوتات والتوافقات في الطباعة ثلاثية الأبعاد.

كيف يعمل استوديو الذكاء الاصطناعي ثلاثي الأبعاد

يطبّق استوديو الذكاء الاصطناعي ثلاثي الأبعاد الخاص بـTimelapse-3D مسار العمل هذا مباشرة في المتصفح:

• المُدخَل: تصف القطعة بنص، أو تستورد صورة واحدة أو عدة صور (أمامية، جانبية، علوية) لجسم موجود.
• النموذج البارامتري: ينشئ الذكاء الاصطناعي نموذجًا تُعرض مقاساته الرئيسية على شكل أشرطة تمرير. تعديلها مجاني.
• تعديلات بلغة طبيعية: تطلب تعديلًا كتابيًا، فيُحدِّث الذكاء الاصطناعي النموذج.
• معاينة مجانية ثلاثية الأبعاد في المتصفح، قبل أي تصدير.
• التصدير بصيغتَي STL وMF3، بما في ذلك ملف 3MF ملوّن للطابعات متعددة الخيوط. يمكن تصدير النماذج متعددة الأجزاء بملف STL واحد لكل قطعة.
• طلب الطباعة: يُعرض السعر فورًا، مع اختيار المادة والتشطيب، والإنتاج في الورشة.

تعتمد آلية العمل على نظام الأرصدة، مع 50 رصيدًا مجانيًا عند التسجيل. تتيح أيضًا مكتبة النماذج البارامترية المجانية الانطلاق من قاعدة جاهزة (حامل، صندوق، فاصلة) بدلًا من البدء من صفحة فارغة.

يوجد أيضًا وضع «تمثال» للشخصيات والحيوانات، لكنه يخضع لمنطق مختلف (النحت بدلًا من التصميم التقني): راجع من الصورة إلى التمثال ثلاثي الأبعاد.

ما هي القطع التي تناسب التوليد بالذكاء الاصطناعي؟

تتفوق النمذجة ثلاثية الأبعاد بالذكاء الاصطناعي في القطع الهندسية والوظيفية، التي يمكن وصف شكلها بالكلمات والأرقام بسهولة. وتكون أقل ملاءمة عندما يجب أن تلائم القطعة تمامًا جسمًا موجودًا ذا شكل معقّد.

بالنسبة لـقطع الغيار ذات الشكل الهندسي المعقّد (قطعة أجهزة منزلية بمشابك مدمجة، غطاء منحنٍ)، تصل الصورة والنص إلى حدودهما: فـالمسح ثلاثي الأبعاد يرصد الشكل الفعلي بدقة أعلى بكثير مما يمكن للذكاء الاصطناعي استنتاجه من صورة.

الحدود الواجب معرفتها

تقديم النمذجة ثلاثية الأبعاد بالذكاء الاصطناعي كحل شامل لكل شيء سيكون غير أمين. إليك النقاط التي يجب الانتباه لها:

• المقاسات لا تُختلَق. إذا لم تذكر المسافة بين محاور براغيك، سيقترح الذكاء الاصطناعي قيمة معقولة، وليست قيمتك الفعلية. قِس بالفرجار.
• الصورة لا تعطي المقياس. دون بُعد مرجعي، يقدّر الذكاء الاصطناعي النسب، وليس الميليمترات.
• التفاصيل الداخلية غير مرئية. الصورة لا تُظهر سماكة الجدران ولا النتوءات الخفية.
• المتانة غير محسوبة. لا يحل الذكاء الاصطناعي محل حساب هيكلي: بالنسبة لقطعة حاملة، احسب هوامش أمان واختبرها.
• المادة لا تقل أهمية عن الشكل. مشبك من PLA سينكسر حيث سينثني المشبك نفسه المصنوع من PETG أو النايلون. راجع دليلنا حول مواد الطباعة ثلاثية الأبعاد.

التحقق من النموذج قبل طباعته

قبل التصدير، راجع بانتظام هذه النقاط:

• الأبعاد الخارجية تتوافق مع المساحة المتاحة.
• سماكة الجدران لا تقل عن 1.2 ملم في الطباعة بترسيب الخيوط (مرتان إلى ثلاث مرات لفوهة قياسية).
• الثقوب المخصصة للبراغي أكبر قليلًا من المقاس (بنحو 0.2 إلى 0.3 ملم في الطباعة بترسيب الخيوط)، أو مخصصة لإعادة ثقبها لاحقًا.
• تملك القطعة وجهًا مسطحًا للاستناد عليه على قاعدة الطباعة، أو اتجاهًا واضحًا.
• نادرًا ما تتجاوز التدلّيات زاوية 45 درجة دون دعامة.
• النموذج مغلق (محكم)، دون أوجه معكوسة: وهذا ما يتحقق بطبيعته في نموذج بارامتري، لكن ليس بالضرورة في نموذج شبكي.

الاختيار بين STL وMF3، والاتجاه، وتحضير الملف موضحة بالتفصيل في تحضير ملف STL أو 3MF. إذا كانت قطعتك تجمع بين عدة ألوان، فملف 3MF الملوّن ضروري؛ راجع أيضًا الطباعة ثلاثية الأبعاد متعددة الألوان.

الطباعة في المنزل أو تسليم المهمة لورشة

يُطبع النموذج المُنشَأ بالذكاء الاصطناعي كأي ملف آخر. إذا كنت تملك طابعة، يكفي تصدير STL أو 3MF. ويصبح اللجوء إلى ورشة مبرَّرًا بمجرد أن تتطلب القطعة مادة تقنية (نايلون معزَّز، مواد مقاومة للحرارة)، أو تشطيبًا عنايًا، أو راتنجًا للتفاصيل الدقيقة، أو تنسيقًا كبيرًا، أو عدة نسخ متطابقة.

تمتلك ورشة Timelapse-3D، في منطقة الفار، أكثر من عشرين آلة (ترسيب خيوط متعدد المواد، راتنج SLA، تنسيقات كبيرة) وتنتج باستمرار، مع توصيل داخل فرنسا. لتقدير الميزانية، يفصّل مقالنا حول سعر الطباعة ثلاثية الأبعاد ما الذي يجعل تكلفة قطعة تتفاوت.
