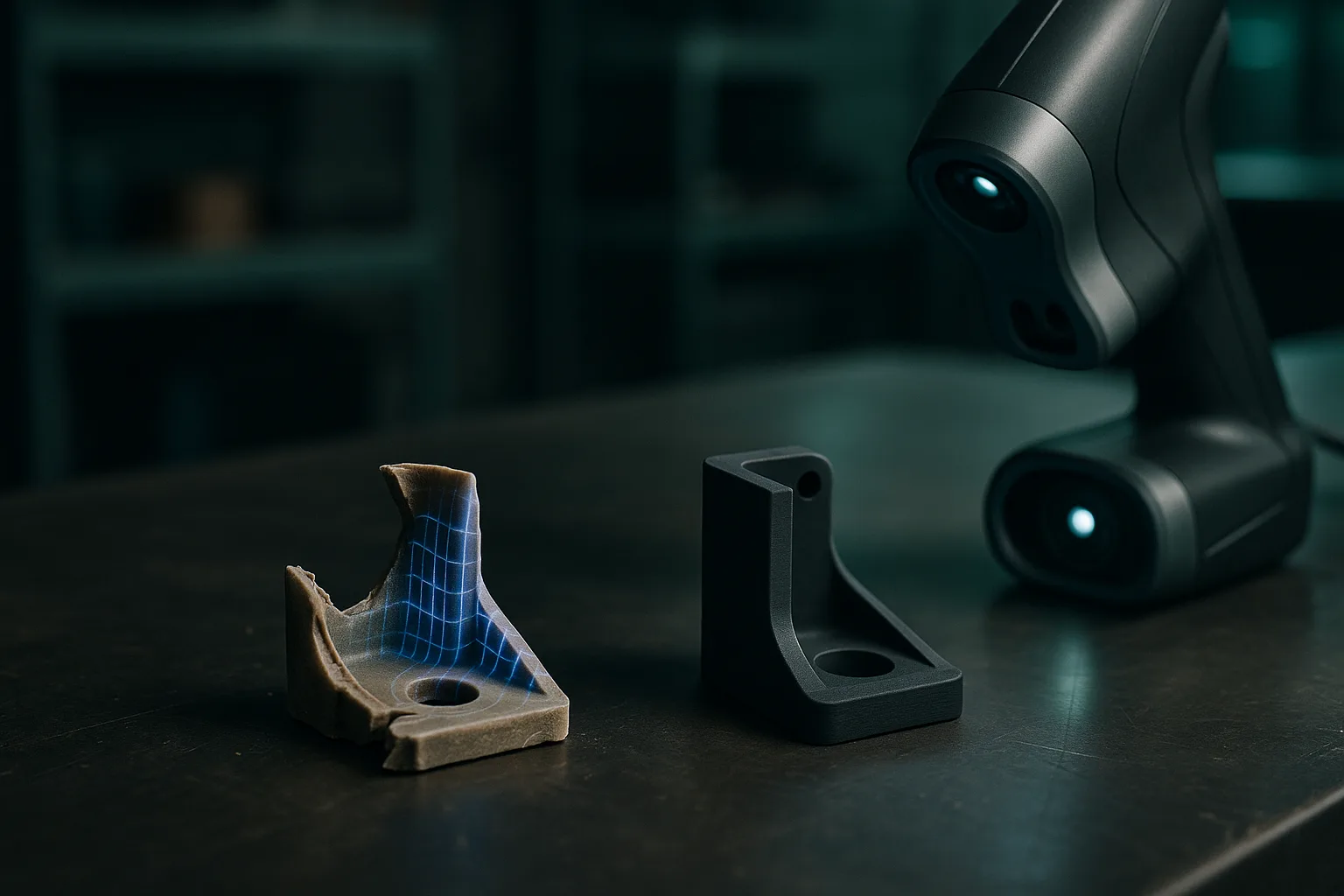

قطع الغيار بالطباعة ثلاثية الأبعاد: المسح ثلاثي الأبعاد والهندسة العكسية

متى تُطبع قطعة غيار بتقنية ثلاثية الأبعاد

تُعد إعادة إنتاج قطعة عبر التصنيع الإضافي مفيدة في عدة حالات شائعة، سواء في الصيانة الصناعية أو لدى الأفراد:

• قطعة غير متوفرة: مرجع توقف إنتاجه، أو اختفاء الشركة المصنعة، أو معدة قديمة لا تزال تعمل بشكل ممتاز.
• مهلة توريد طويلة جدًا: انتظار أسابيع للحصول على غطاء أو دليل بلاستيكي بينما الآلة متوقفة.
• قطعة تُباع فقط ضمن مجموعة فرعية: لا يمكن شراء سوى المجموعة الكاملة في حين أن مشبكًا واحدًا فقط هو المكسور.
• قطعة تحتاج إلى تحسين: يمكن تقوية عنصر يتكرر كسره دائمًا في النقطة نفسها أثناء إعادة التصميم.

المرشحون النموذجيون هم الأغطية، والهياكل، والأزرار، والعجلات، والمشابك، والأدلة، والفواصل، والحوامل، والمقابض، والسدادات، أو التروس قليلة التحميل. وهي قطع لا يترتب على تعطلها أي خطر على سلامة الأشخاص.

المنهجية في ست خطوات

1. تشخيص القطعة

قبل إعادة الإنتاج، افهموا سبب تعطل القطعة. الكسر الحاد عند زاوية حادة يشير إلى تركّز الإجهاد؛ والقطعة المصفرّة والهشة توحي بتقادم ناتج عن الأشعة فوق البنفسجية أو الحرارة؛ والتآكل المنتظم يدل على احتكاك. ويوجّه هذا التشخيص مباشرة إعادة التصميم واختيار المادة. سجّلوا أيضًا الوظيفة الدقيقة للقطعة، والجهود التي تتحملها، ودرجة حرارة بيئتها، والقطع التي تتجمع معها.

2. المسح أو القياس

توجد طريقتان، غالبًا ما تُجمعان معًا:

• القياس اليدوي بالكاليبر يكفي للأشكال البسيطة: المنشورات، الأسطوانات، الثقوب، تباعد المحاور. وهو سريع ودقيق جدًا بالنسبة للأبعاد الوظيفية.
• المسح ثلاثي الأبعاد يصبح ضروريًا للأشكال الحرة، والأسطح المنحنية، والقطع المعقدة، أو عندما يجب أن تتطابق القطعة مع مجموعة موجودة. وهو يوفر سحابة نقاط أو شبكة مضلعة للسطح الفعلي.

تحدد دقة الماسح مدى إخلاص النتيجة للأصل. فماسح صناعي مثل Creaform MetraScan المستخدَم في ورشة Timelapse-3D يحقق دقة تقارب 0.1 ملم أو أفضل، وهي كافية لغالبية قطع الصيانة. وتتطلب الأسطح اللامعة أو الشفافة أو الداكنة جدًا تحضيرًا مسبقًا (مسحوق مُطفٍ، علامات مرجعية)، أما المناطق الخفية أو الثقوب العميقة فغالبًا ما يكون قياسها بالكاليبر أدق.

3. إعادة بناء النموذج أو إصلاحه

المسح الخام ليس قطعة جاهزة للطباعة. فهو يعيد إنتاج العيوب بأمانة: الكسر، التآكل، التشوه، انكماش الحقن. وتتمثل مرحلة الهندسة العكسية في:

• إعادة بناء الأسطح الوظيفية بهندسة نظيفة (مستويات، أسطوانات، ثقوب بالأبعاد الاسمية)؛
• إكمال المناطق الناقصة أو المكسورة، غالبًا عن طريق التناظر؛
• تقوية مناطق الكسر (تدويرات أوسع، أضلاع تقوية، سماكات أكبر)؛
• تطبيق هوامش فراغ تجميع مناسبة لعملية الطباعة.

والنتيجة المثالية هي نموذج CAD بارامتري، أسهل في التصحيح من الشبكة المضلعة. ويُشرح هذا الفرق في النموذج البارامتري أو الشبكة المضلعة. وبالنسبة لقطعة بسيطة، قد يكفي وصف الشكل وأبعاده في استوديو الذكاء الاصطناعي ثلاثي الأبعاد للحصول على نموذج بارامتري قابل للتعديل؛ ويساعدكم دليلنا حول كتابة موجز لقطعة ثلاثية الأبعاد على صياغة هذه الأبعاد.

4. اختيار المادة

المادة الأصلية ليست دائمًا المرجع الصحيح: فالقطعة المصبوبة بالحقن من ABS لا تتصرف مثل قطعة مطبوعة من ABS، لأن الطباعة تُدخل تباينًا في الخواص بين الطبقات. انطلقوا من بيئة الاستخدام:

تجدون تفاصيل خصائص كل مادة في دليلنا حول مواد الطباعة ثلاثية الأبعاد، والمواد المتوفرة في الورشة معروضة في صفحة المواد.

5. الطباعة

يُعد اتجاه القطعة على منصة الطباعة بنفس أهمية المادة. ويجب توجيه المشبك أو ذراع التثبيت بحيث يُمارَس جهد الانثناء ضمن مستوى الطبقات، وليس عبرها. وتُزاد نسبة الحشو وعدد الجدران في المناطق شديدة التحميل. وبالنسبة للبراغي التي تُفك وتُركَّب بانتظام، تُعد الإنسرتات الملولبة المُركَّبة بالحرارة أكثر متانة من الخيوط المطبوعة.

6. اختبار التطابق

ركّبوا القطعة وتحققوا من النقاط الحرجة: التعشيق، الإحكام، هامش التشغيل، محاذاة الثقوب. وإذا كان التطابق ضيقًا جدًا أو فضفاضًا جدًا، صحّحوا البعد في النموذج بدلاً من تعديل القطعة بالمبرد. وتُفصَّل قيم الهوامش المعتادة في دليلنا حول التفاوتات والتعديلات.

الحدود التي يجب احترامها

لا تحل الطباعة ثلاثية الأبعاد محل جميع القطع. وتفرض بعض الحالات التراجع عن الفكرة، أو على الأقل طلب تحقق من مختص:

• قطع السلامة: الفرامل، الرفع، تثبيت الحمولة، حماية الأشخاص، والقطع الخاضعة للاعتماد الرسمي. فالقطعة المطبوعة لا تملك الخصائص المعتمدة للقطعة الأصلية.
• درجات الحرارة المرتفعة: تلين اللدائن الحرارية الشائعة عند درجة حرارة أقل بكثير من درجة تشغيل محرك أو فرن أو عنصر تسخين. تحققوا من درجة الحرارة الفعلية عند نقطة تلامس القطعة.
• التآكل والاحتكاك المكثفان: ستتآكل الترس شديدة التحميل أو القطعة المعرضة لاحتكاك مستمر بشكل أسرع من قطعة مصبوبة بالحقن أو مُشغَّلة آليًا من مادة تقنية. ويُحسّن النايلون الوضع دون أن يضاهي دائمًا الأصل.
• التلامس الغذائي: تحتجز تضليعات القطعة المطبوعة بتقنية FDM البقايا وتعقّد التنظيف، وليست كل المواد أو الراتنجات مناسبة للتلامس الغذائي. لا تستخدموا قطعة مطبوعة لهذا الغرض دون ضمان بشأن المادة والعملية.
• دقة الرصد: يعيد المسح إنتاج القطعة كما هي، متشوهة أو متآكلة. ويجب التحقق من الأبعاد الوظيفية وتصحيحها، وإلا فإن عدم دقة الرصد سينتقل إلى القطعة الجديدة.

التحسين بدلاً من النسخ

تُعد الهندسة العكسية فرصة لتصحيح العيب الذي تسبب في الكسر. وأكثر التحسينات شيوعًا بسيطة:

• إضافة تدوير عند قاعدة ذراع يتكرر كسره؛
• زيادة سماكة جدار أو إضافة ضلع تقوية؛
• استبدال خيط ملولب بلاستيكي بإنسرت معدني؛
• التحول إلى مادة أكثر مقاومة للحرارة أو للأشعة فوق البنفسجية؛
• دمج قطعتين كانتا مُلصَقتين في قطعة واحدة.

بالنسبة للحوامل والفواصل العامة، قد يكون من الأسرع أحيانًا الانطلاق من نموذج جاهز: حيث تقترح مكتبة النماذج البارامترية زوايا تثبيت، وفواصل، ومشابك كابلات، أو صناديق يمكنكم تعديل أبعادها.

قطع الغيار حسب القطاع

تختلف القيود كثيرًا من استخدام إلى آخر: الملح والأشعة فوق البنفسجية على متن قارب، حرارة المقصورة في عز الصيف، اهتزازات الدراجة النارية، أصالة سيارة كلاسيكية. وتُفصّل أدلتنا حسب القطاع القطع النموذجية، والمواد المناسبة، والحدود الخاصة بكل مجال:

• قطع القوارب والملاحة البحرية والطباعة ثلاثية الأبعاد لليخوت؛
• قطع السيارات وقطع السيارات القديمة والكلاسيكية؛
• قطع الكرفانات والفانات والمقطورات السكنية؛
• قطع الدراجات النارية والسكوتر.

تحضير طلب إعادة إنتاج

للحصول بسرعة على قطعة دقيقة، أرسلوا:

1. القطعة الأصلية (أو أجزاءها) و، إن أمكن، القطعة التي تتجمع معها؛
2. صورًا للقطعة في موضعها؛
3. الوظيفة، الجهود، ودرجة حرارة البيئة المحيطة؛
4. الأبعاد التي تعرفون أنها حرجة؛
5. الكمية المطلوبة، لا سيما إذا كنتم ترغبون في تكوين مخزون احتياطي.

بمجرد اعتماد النموذج، يمكن إعادة طباعته عند الطلب: إنه مخزون رقمي لا يشغل مساحة على الرف. ولتقديم طلب، يمكنكم طلب مسح ثلاثي الأبعاد لقطعة موجودة.
