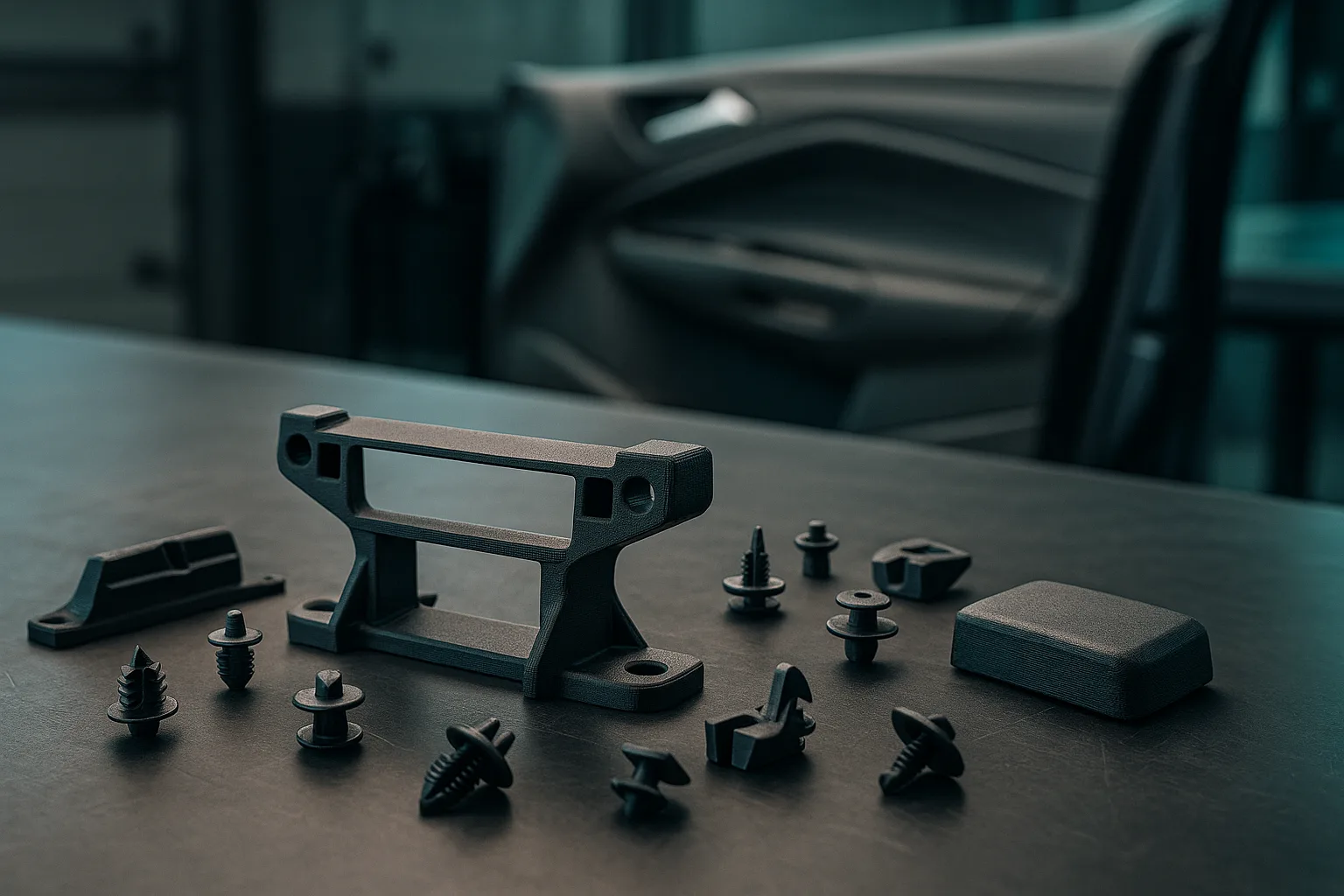

Autoteile im 3D-Druck: Clips, Halterungen, Abdeckungen und Verkleidungen

Warum ein Autoteil im 3D-Druck herstellen

Ein Fahrzeug enthält Hunderte kleiner Kunststoffteile, ohne die es zwar weiterhin fährt, die aber irgendwann zum Problem werden: eine klappernde Verkleidung, eine Klappe, die nicht mehr schließt, ein fehlender Knopf auf der Mittelkonsole. Der 3D-Druck wird in mehreren Fällen interessant:

• Eingestellte Referenz: Der Hersteller liefert das Teil nicht mehr, oder nur noch als komplette Baugruppe (eine ganze Konsole für einen Klappenclip).
• Lieferzeit: Das Fahrzeug steht in der Werkstatt still, weil ein Teil im Wert weniger Euro nicht ankommt.
• Ältere oder selten verbreitete Modelle: Kleinserien, Importfahrzeuge, umgebaute Nutzfahrzeuge. Für Oldtimer siehe unseren eigenen Leitfaden zu Teilen für Oldtimer.
• Individualisierung und Tuning: Manometerhalter, Sensorplatte, Elektronikgehäuse, Zubehör, das es im Handel schlicht nicht gibt.
• Werkstattwerkzeug: Bohrschablonen, Positionierkeile, Montageschutz, die man einmal herstellt und bei Bedarf nachdruckt.

Die allgemeine Vorgehensweise beim Reverse Engineering wird im Leitfaden zu Ersatzteilen im 3D-Druck ausführlich erklärt; dieser Artikel konzentriert sich auf die Besonderheiten der Automobilbranche.

Die am häufigsten gedruckten Autoteile

Hier sind die häufigsten Fälle aus unserer Werkstatt, mit dem üblicherweise gewählten Material und der Aufmaßmethode:

Für Schablonen und Werkstattwerkzeug liefert der Leitfaden Schablonen und Werkstattwerkzeug nützliche Konstruktionsregeln.

Methode A: das Teil scannen

Der 3D-Scan ist die richtige Methode, sobald die Form frei ist: ein gewölbtes Gitter, eine Verkleidung, die der Rundung des Armaturenbretts folgt, ein ergonomischer Knopf, ein Konsolenteil. Die Werkstatt nutzt einen industriellen 3D-Scanner Creaform MetraScan mit einer Genauigkeit von etwa 0,1 mm, der die reale Oberfläche des Teils erfasst.

Der Scan ist auch nützlich, wenn das Teil gebrochen ist. Die Bruchstücke werden vor dem Scan wieder zusammengeklebt, oder der fehlende Teil wird bei der Rekonstruktion durch Symmetrie ergänzt. Der Verschleiß wird dabei korrigiert: eine gequetschte Lasche, ein abgerundeter Zapfen oder eine oval gewordene Bohrung werden auf ihr Nennmaß zurückgesetzt. Für eine Halterung, die sich an einen Bereich des Fahrzeugs anschmiegen muss, kann direkt der Aufnahmebereich gescannt werden, damit das neue Teil perfekt passt.

Um ein Aufmaß zu starten, nutzen Sie die Seite 3D-Scan.

Methode B: das Teil anhand von Maßen nachbauen

Für ein geometrisches Teil (Abstandshalter, runde Abdeckung, gebohrte Platte, Gehäuse, Clip) genügen einige Messungen mit der Schieblehre. Erfassen Sie vorrangig:

• die Lochabstände der Befestigung, von Mitte zu Mitte gemessen;
• die Durchmesser von Bohrungen, Zapfen und Nasen;
• die Wandstärken und Laschendicken;
• die Dicke der Verkleidung, in die ein Clip oder eine Blende eingesetzt wird;
• die maximal verfügbaren Einbaumaße.

Beschreiben Sie das Teil anschließend mit diesen Maßen im 3D-KI-Studio. Es erzeugt ein parametrisches Modell, dessen Abmessungen sich über Schieberegler einstellen lassen: Sitzt der Clip beim ersten Versuch etwas zu stramm, passen Sie nur das betreffende Maß an, statt alles neu zu zeichnen. Unser Leitfaden zum Verfassen eines Briefings für ein 3D-Teil zeigt, wie Sie eine klare Anfrage formulieren, und der Leitfaden zu Toleranzen und Passungen nennt die einzuplanenden Spiele für eine Steckverbindung.

Methode C: das Teil mit KI anhand von Fotos nachbauen

Wenn das Teil einfach, aber mühsam zu beschreiben ist, kann die KI von Timelapse seine Form anhand von 1 bis 6 Fotos rekonstruieren. Für ein gutes Ergebnis:

• fotografieren Sie das Teil von vorne, von der Seite und von oben vor neutralem Hintergrund;
• legen Sie ein Lineal oder einen Gegenstand mit bekannter Größe neben das Teil;
• vermeiden Sie Reflexionen und starke Schatten.

Die KI schlägt eine Form vor, und Sie passen anschließend die funktionalen Maße (Befestigungsdurchmesser, Dicke) über Schieberegler an oder durch Korrekturen in natürlicher Sprache. Diese Methode eignet sich gut für einfache Abdeckungen, Stopfen, Drehregler oder Halterungen. Für ein komplexes Teil mit freien Oberflächen, wie ein gewölbtes Lüftungsgitter, bleibt der Scan zuverlässiger. Die Funktionsweise wird im Leitfaden zur 3D-Modellierung per KI erklärt.

Geeignete Materialien für die Automobilbranche

Im Innenraum

Ein im Sommer in der Sonne geparktes Fahrzeug wird im Innenraum sehr heiß, besonders auf dem Armaturenbrett und der Hutablage. PLA ist dafür ungeeignet: Es wird weich und verformt sich. PETG hält besser, bleibt aber hinter einer Windschutzscheibe grenzwertig. ASA ist die Standardwahl für den Innenraum: gute Hitze- und UV-Beständigkeit, matte Optik nah am Originalkunststoff. Für flexible Teile (Anschläge, Vibrationsdämpfer) eignet sich TPU.

Im Motorraum

Ein Teil unter der Motorhaube kommt nur fern von Wärmequellen infrage: Krümmer, Turbolader, Auspuff, Kühler. Hier wählt man technische Materialien wie ASA oder kohlefaserverstärktes Nylon und prüft die tatsächliche Temperatur am vorgesehenen Einbauort. Öl-, Kühlmittel- oder Kraftstoffspritzer greifen manche Materialien an: Geben Sie dies in Ihrer Anfrage an.

Vibrationen und UV-Strahlung

Vibrationen belasten Befestigungslaschen und Klipsbereiche. Man gleicht dies durch großzügige Radien, erhöhte Wandstärken, eine angepasste Druckausrichtung und, für Schrauben, Gewindeeinsätze aus. Im Außenbereich übersteht ASA UV-Strahlung, während PLA und PETG sich zersetzen. Die Eigenschaften im Detail finden Sie im Leitfaden zu Materialien für den 3D-Druck und auf der Seite Materialien der Werkstatt.

Grenzen und Sicherheit

Der 3D-Druck ersetzt niemals ein Teil, dessen Versagen einen Unfall verursachen kann. Drucken Sie nicht:

• Brems-, Lenkungs-, Fahrwerks- und Radaufhängungsteile;
• Rückhalteelemente: Gurte, Sitzbefestigungen, Verankerungen;
• Teile der Kraftstoff- und Bremsleitungen;
• Strukturteile und alle Elemente, die zur Festigkeit der Karosserie beitragen;
• zugelassene Beleuchtungs- und Signalgeräte (Scheinwerfer, Rückstrahler, Leuchten);
• Helme und Schutzausrüstung.

Ein gedrucktes Teil hat nicht die zertifizierten Eigenschaften des Originalteils. Die Konformität des Fahrzeugs, seine Zulassung und das Bestehen der technischen Prüfung bleiben in der Verantwortung des Fahrzeughalters. Beschränken Sie sich auf Innenraum-, Zubehör- und Werkzeugteile.

Wie Sie eine Anfrage stellen

Je nach Teil gibt es drei Wege:

1. Komplexes oder gebrochenes Teil: Fordern Sie über die Seite 3D-Scan ein Aufmaß an und senden Sie das Teil (oder seine Bruchstücke) an die Werkstatt im Var. Legen Sie nach Möglichkeit das Gegenstück bei, mit dem es zusammengebaut wird.
2. Einfaches Teil: Öffnen Sie das 3D-KI-Studio, beschreiben Sie es mit Ihren Maßen oder laden Sie Ihre Fotos hoch, passen Sie das Modell an und bestellen Sie den Druck mit sofort angezeigtem Preis. Die 50 geschenkten Credits reichen für Ihre ersten Versuche.
3. Kleinserie für eine Werkstatt: Geben Sie die Menge, das gewünschte Material und die Einbauumgebung an (Innenraum, Motor, Außenbereich).

Geben Sie in jedem Fall Marke, Modell und Baujahr des Fahrzeugs, den Einbauort des Teils, Fotos im eingebauten Zustand sowie die Ihnen bekannten kritischen Maße an. Die Werkstatt verfügt über mehr als 20 Maschinen (Multi-Material-FDM, SLA-Harz, Großformat bis etwa 60 cm) und liefert in ganz Frankreich. Zur Budgetschätzung siehe den Leitfaden Preis des 3D-Drucks. Zweiräder haben ihren eigenen Leitfaden: Motorradteile im 3D-Druck, ebenso wie Freizeitfahrzeuge mit den Wohnmobilteilen.
