Bootsteile im 3D-Druck: ein nicht mehr erhältliches Teil nachbauen

Warum Bootsteile in 3D drucken

Ob Fahrtensegler, Motorboot oder Schlauchboot mit festem Rumpf: Die meisten Freizeitboote leben deutlich länger als der Ersatzteilkatalog ihrer Werft. Die kleinen Kunststoffteile der leichten Decksausrüstung und Inneneinrichtung verschwinden oft als Erste:

• Eingestellte Referenzen: Die Werft hat geschlossen, das Modell wird nicht mehr produziert, der ursprüngliche Lieferant hat sein Sortiment geändert.
• Nur im Set erhältlich: Für einen einfachen gebrochenen Innenrahmen muss ein komplettes Bullauge nachgekauft werden.
• Lieferzeiten in der Hochsaison: Auf ein Ersatzteil zu warten, gerade wenn man segeln möchte, kostet wochenlange Nutzungsausfälle.
• Maßgeschneiderter Bedarf: eine an die Konsole angepasste Bildschirmhalterung, eine Kabeldurchführung im richtigen Durchmesser, ein Staufach, das sich einer gewölbten Schott anpasst.

Das Vorgehen ist dasselbe wie bei jedem Ersatzteil im 3D-Druck, mit einer zusätzlichen Einschränkung: der maritimen Umgebung, die vielen gängigen Materialien stark zusetzt.

Die am häufigsten gedruckten Bootsteile

Gute Kandidaten sind Komfort-, Schutz- oder leichte Befestigungsteile, deren Bruch weder das Boot noch die Besatzung gefährdet.

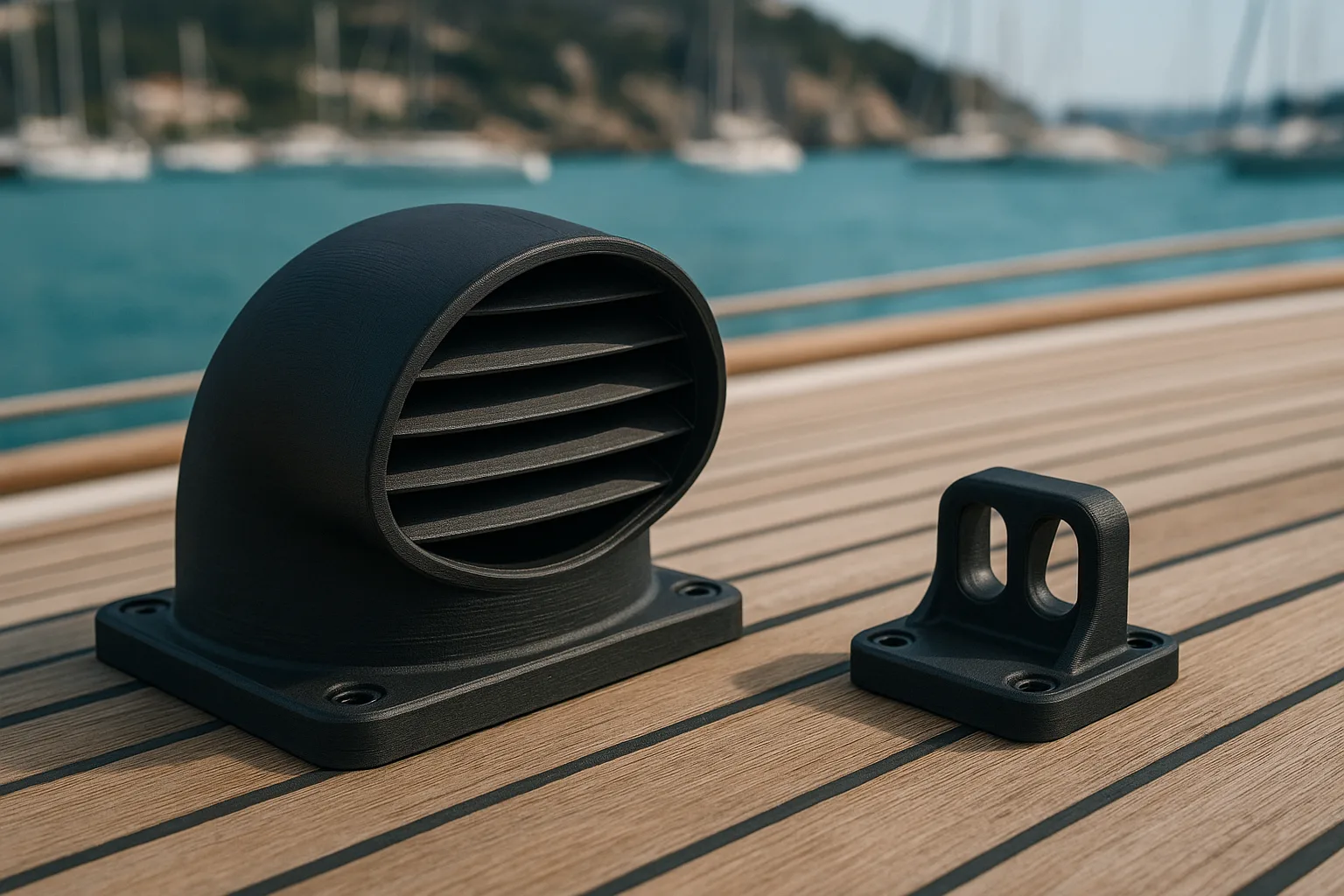

Ein Teil nachzubauen ist auch die Gelegenheit, zu korrigieren, was zum Bruch geführt hat. Ein Original-Lüfter aus Standardkunststoff, der vergilbt und in der Sonne gesprungen ist, profitiert von einer Neuauflage in ASA. Eine VHF-Halterungslasche, die unter den Stößen des Seegangs nachgegeben hat, kann einen großzügigeren Radius und eine Verstärkungsrippe erhalten. Eine Kabeldurchführung lässt sich zweiteilig gestalten, damit sie montiert werden kann, ohne das Kabel abzuklemmen. Diese Verbesserungen kosten in der Konstruktion fast nichts und verlängern die Lebensdauer des Teils an Bord deutlich.

Methode A: das Teil scannen

Bei einer freien oder gewölbten Form, etwa einer Außenbordhaube, einem profilierten Lüfter oder einem Bullaugenrahmen, der der Wölbung des Kajütaufbaus folgt, ist der 3D-Scan der sicherste Weg. Die Werkstatt verwendet einen industriellen Creaform-MetraScan-Scanner mit einer Genauigkeit von etwa 0,1 mm, der die reale Oberfläche des Teils erfasst.

Der Scan funktioniert auch bei einem zerbrochenen Teil: Die Bruchstücke werden zusammengetragen, digital wieder zusammengefügt, und der fehlende Teil wird, wenn die Form es zulässt, durch Symmetrie ergänzt. Das Modell wird anschließend korrigiert, denn ein Scan bildet auch Mängel ab: Abnutzung einer Kante, an der eine Schot gescheuert hat, Verformung eines in der Sonne erhitzten Kunststoffs, ursprünglicher Schwund. Die funktionalen Maße werden vor dem Druck auf den Sollwert zurückgesetzt. Sie können einen 3D-Scan Ihres Teils anfragen.

Methode B: das Teil anhand von Maßen nachbauen

Viele Teile an Bord sind geometrisch einfach: eine flache Halterung mit zwei Bohrungen, eine Buchse, eine Kabeldurchführung, eine Rolle. In diesem Fall genügen ein paar Messungen mit der Schieblehre. Erfassen Sie vorrangig:

• die Achsabstände der Befestigungslöcher, von Mitte zu Mitte gemessen;
• die Durchmesser der Bohrungen, Achsen und Passbohrungen, unter Angabe der verwendeten Schrauben;
• die Wandstärken und Laschendicken;
• die allgemeinen Abmessungen und den verfügbaren Platz rund um das montierte Teil.

Anschließend beschreiben Sie das Teil im 3D-KI-Studio in freiem Text. Die KI von Timelapse erstellt ein parametrisches Modell: Jedes Maß wird per Schieberegler eingestellt, und Anpassungen können in natürlicher Sprache angefragt werden. Unser Leitfaden zum Verfassen eines Briefings für ein 3D-Teil erklärt, wie diese Maße formuliert werden, und der Leitfaden zu Toleranzen und Passungen nennt das einzuplanende Spiel für eine Achse oder eine Steckverbindung.

Methode C: das Teil mit KI anhand von Fotos nachbauen

Wenn das Teil einfach, aber mühsam zu beschreiben ist, wie ein Rändelknopf oder ein Bajonettverschluss, akzeptiert das 3D-KI-Studio 1 bis 6 Fotos. Fotografieren Sie es von vorne, von der Seite und von oben, vor einem einfarbigen Hintergrund, mit einem Lineal oder einem Objekt bekannter Größe im Bild. Die KI rekonstruiert die Form, und Sie passen anschließend die gemessenen Maße mit den Schiebereglern an.

Diese Methode eignet sich gut für einfache, symmetrische Teile. Für eine komplexe freie Form oder ein Teil, das sich exakt an einen Rumpf anschmiegen muss, bleibt der Scan vorzuziehen. Die Funktionsweise wird in unserem Leitfaden zur 3D-Modellierung durch KI erklärt.

Welche Materialien im Meeresklima

An Bord ist ein Teil gleichzeitig UV-Strahlung, Feuchtigkeit, salziger Gischt und starker Hitze auf einem sonnenexponierten Deck oder Armaturenbrett ausgesetzt. PLA ist ausgeschlossen: Es erweicht bereits bei moderater Temperatur und altert im Freien schlecht.

• ASA: die Standardwahl für den Außenbereich. Gute UV- und Hitzebeständigkeit, unempfindlich gegen Meerwasser.
• PETG: geeignet in geschützten Bereichen oder innen, schlagzäher, aber weniger beständig gegen dauerhafte UV-Einwirkung als ASA.
• Verstärktes Nylon: für Teile, die reiben oder beansprucht werden, wie eine leichte Rolle. Achtung: Nylon nimmt Feuchtigkeit auf, was seine Steifigkeit und Maße verändert; dies muss bei den Passungen berücksichtigt werden.
• TPU: für Dichtungen, Schutzelemente, Anschläge und flexible Endstücke.

Die Konstruktion zählt ebenso viel wie das Material. Vermeiden Sie Vertiefungen, in denen sich Wasser sammelt, und sehen Sie kleine Ablauflöcher an Deckteilen vor. Eine helle Farbe erwärmt sich deutlich weniger als ein schwarzes, der Nachmittagssonne ausgesetztes Teil. Bei einem beanspruchten Teil muss die Druckausrichtung die Kraft in der Schichtebene wirken lassen, und die Füllung wird um die Befestigungen herum erhöht. Die Unterschiede zwischen FDM- und Harzverfahren werden im Leitfaden zu den 3D-Drucktechnologien erklärt.

Bevorzugen Sie bei Befestigungen Einsätze und Edelstahlschrauben gegenüber gedruckten Gewinden, und vermeiden Sie Kontakt zwischen unterschiedlichen Metallen. Die Details zu den Eigenschaften finden Sie im Leitfaden zu den Materialien für den 3D-Druck und auf der Seite Materialien.

Grenzen und Sicherheit: was nicht gedruckt wird

Ein gedrucktes Teil besitzt nicht die zertifizierten Eigenschaften eines Originalteils. Bestimmte Teile dürfen niemals im 3D-Druck nachgebaut werden:

• jedes Teil unterhalb der Wasserlinie sowie Seeventile und Rumpfdurchführungen;
• Teile der Takelage und tragenden Decksausrüstung: Wantenspanner, Püttinge, stark belastete Blöcke, Festmacherklampen;
• Teile der Steuerung sowie der Ruder- oder Motorbedienung;
• Strukturteile sowie solche, die die Dichtheit von Rumpf oder Deck gewährleisten.

Wie Sie eine Anfrage stellen

Je nach Teil gibt es drei Wege:

1. Einfaches Teil: Beschreiben oder fotografieren Sie es im 3D-KI-Studio. Die 50 geschenkten Credits reichen aus, um das Modell zu generieren und anzupassen und anschließend den Druck mit sofortigem Preis zu bestellen.
2. Komplexes oder zerbrochenes Teil: Fordern Sie einen 3D-Scan an und geben Sie das Boot, die Position des Teils, seine Exposition und das gewünschte Material an.
3. Vorhandene Datei: Schicken Sie Ihre STL- oder 3MF-Datei für den direkten Druck.

Die Werkstatt im Var verfügt über mehr als 20 Maschinen in FDM-Multimaterial, SLA-Harz und Großformat für Teile bis etwa 60 cm und liefert in ganz Frankreich. Für eine Yacht oder eine Teileserie für eine Flotte lesen Sie den Leitfaden zum 3D-Druck im Yachting; Wassersportler, die auch mit dem Wohnmobil unterwegs sind, finden dasselbe Vorgehen bei Camping-car-Teilen.
