Motorradteile im 3D-Druck: Abdeckungen, Halterungen und Zubehör

Warum 3D-Druck für ein Motorrad oder einen Roller

Bei einem Zweirad sind Kunststoffteile exponiert: Ein Sturz im Stand zerbricht eine Abdeckung, Vibrationen lösen einen Verschluss, die Sonne lässt eine Verkleidung rissig werden. Der 3D-Druck ist in mehreren Fällen sinnvoll:

• Eingestellte Referenz: Der Hersteller liefert das Teil nicht mehr, oder nur zusammen mit einem kompletten Verkleidungsset.
• Lieferzeit: Das Motorrad steht wegen eines kleinen, aus dem Ausland bestellten Teils still.
• Alte Modelle: Sammlermotorräder und -roller, deren Kunststoffteile nicht mehr erhältlich sind. Für Autos siehe den Leitfaden zu Oldtimerteilen.
• Umbau und Custom: maßgefertigte Abdeckungen, Zubehörhalterungen, Adapterplatten, die der Handel für Ihre Maschine nicht anbietet.

Roller sind besonders betroffen: Ihre Verkleidung besteht aus zahlreichen geclipsten Kleinteilen (Klappen, Ablagefächern, Gabelabdeckungen, Tachoeinfassungen), deren Befestigungslaschen nach einigen Demontagen brechen. Statt ein komplettes Set zu ersetzen, wird nur das beschädigte Element nachgebaut, wobei die fragilen Laschen gleich verstärkt werden.

Das allgemeine Vorgehen wird im Leitfaden zu Ersatzteilen im 3D-Druck beschrieben.

Die am häufigsten gedruckten Motorradteile

Beachten Sie bei einem Kennzeichenhalter die geltenden Vorschriften zu Position, Neigung und Beleuchtung des Kennzeichens: Der 3D-Druck befreit nicht von diesen Regeln.

Methode A: das Teil scannen

Motorradkunststoffteile sind fast immer gewölbt: Eine Seitenabdeckung schmiegt sich an den Rahmen, ein Windschutz folgt der Linie des Tanks. Der 3D-Scan ist dann die zuverlässigste Methode. Die Werkstatt verwendet einen industriellen Creaform-MetraScan-Scanner mit einer Genauigkeit von etwa 0,1 mm.

Ein bei einem Sturz zerbrochenes Teil bleibt verwertbar: Die Bruchstücke werden vor der Erfassung zusammengeklebt, oder der abgerissene Bereich wird durch Symmetrie ergänzt, da viele Motorradteile in einer linken und rechten Version existieren. Abnutzung und Verformungen werden bei der Rekonstruktion korrigiert, und die Befestigungspunkte werden auf das Sollmaß zurückgesetzt. Fordern Sie eine Erfassung über die Seite 3D-Scan an.

Die Aufnahmefläche für Custom-Teile scannen

Bei einem Umbau existiert das Teil oft noch nicht. Dann wird der Bereich des Motorrads gescannt, der es aufnehmen soll: der Rahmen unter der Sitzbank für eine maßgefertigte Abdeckung, der Gabelkopf für einen kleinen Windschild, die obere Gabelbrücke für eine Instrumentenplatine. Das Modell wird direkt auf dieser erfassten Oberfläche entworfen, was einen engen Kontakt und ausgerichtete Befestigungen bereits beim ersten Versuch gewährleistet. Für Teile, die für einen einzigen Druck zu groß sind, wird das Teil in durch Steckverbindung und Verklebung zusammengefügte Elemente unterteilt, mit Fugen dort, wo sie am wenigsten auffallen. Das Großformat der Werkstatt erlaubt jedoch den Druck aus einem Stück bis etwa 60 cm und in bis zu 8 Farben, was die meisten Abdeckungen und kleinen Verkleidungen ohne Lackierung abdeckt.

Methode B: das Teil anhand von Maßen nachbauen

Für eine Halterung, einen Verschluss, eine Kabeldurchführung oder eine Schraubenabdeckung genügen einige Messungen mit der Schieblehre. Erfassen Sie:

• den Durchmesser des Lenkers, Rohrs oder der Achse, an der das Teil befestigt wird;
• die Achsabstände der Schrauben oder Silentblöcke;
• die verfügbaren Wandstärken und den Platz drumherum (Lenkeinschlag, Kabelführung);
• die Größe des abzudeckenden Schraubenkopfs bei einer Schraubenabdeckung.

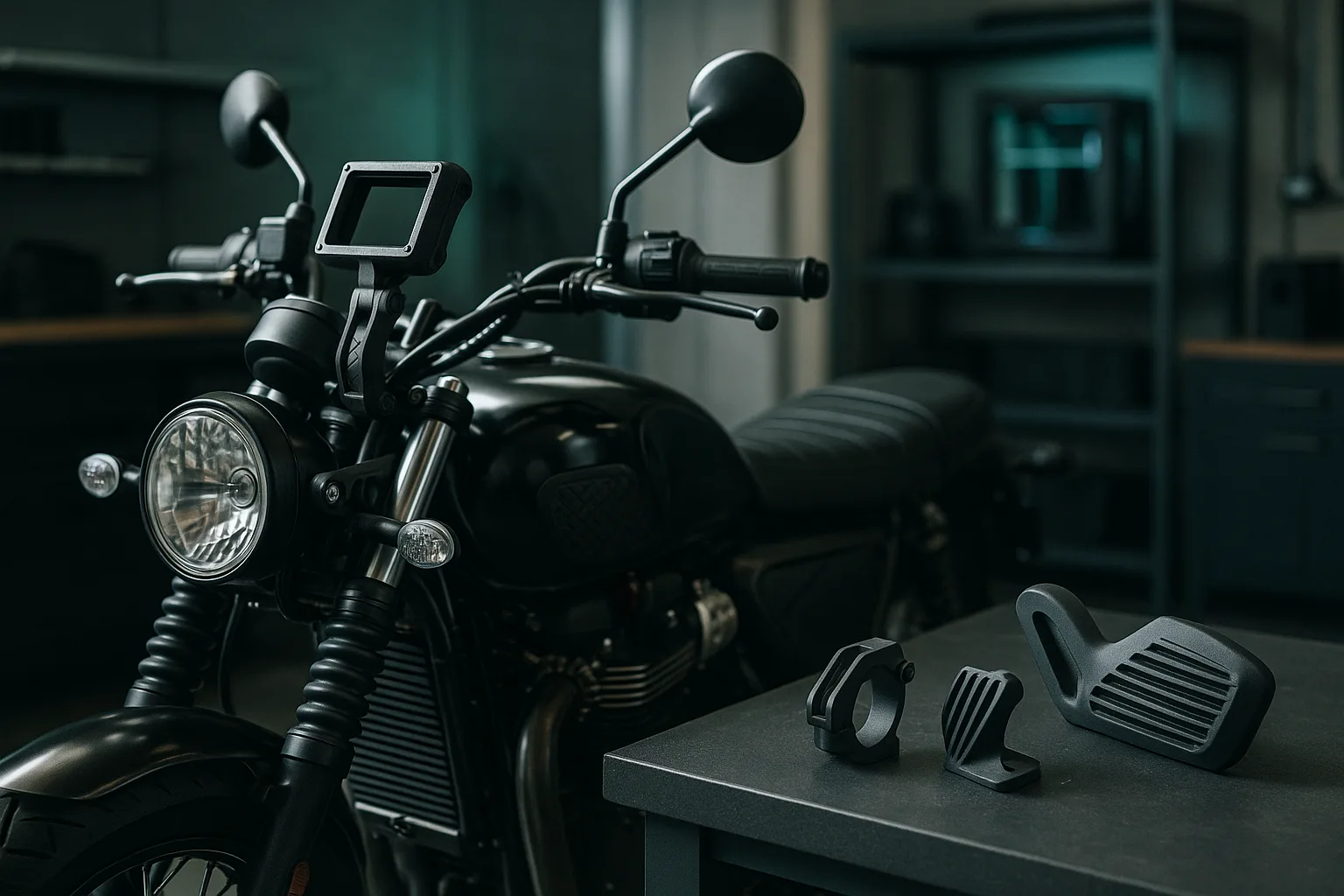

Beschreiben Sie das Teil anschließend im 3D-KI-Studio: Es generiert ein parametrisches Modell, dessen Maße per Schieberegler eingestellt werden. Eine GPS-Halterung für einen 22-mm-Lenker lässt sich so an einen 28-mm-Lenker anpassen, ohne etwas neu zu zeichnen. Der Leitfaden zum Verfassen eines Briefings für ein 3D-Teil hilft bei der Formulierung der Anfrage, und der Leitfaden zu Toleranzen und Passungen nennt das einzuplanende Spiel.

Methode C: das Teil mit KI anhand von Fotos nachbauen

Bei einem einfachen Teil kann die KI von Timelapse die Form anhand von 1 bis 6 Fotos rekonstruieren: von vorne, von der Seite und von oben, mit einem Lineal oder einem Objekt bekannter Größe neben dem Teil. Sie passen anschließend die funktionalen Maße mit den Schiebereglern oder durch Anpassungen in natürlicher Sprache an und exportieren dann als STL oder 3MF oder bestellen den Druck direkt.

Verschlüsse, Endstücke und Schraubenabdeckungen eignen sich gut für diese Methode. Bei einer Seitenabdeckung oder einer Verkleidung mit komplexen Kurven bleibt der Scan präziser. Der Leitfaden zur 3D-Modellierung durch KI erklärt die Funktionsweise.

Die geeigneten Materialien für Zweiräder

Ein Motorrad vereint viele Belastungen. Die Materialwahl richtet sich nach dem Einsatzort:

• UV-Strahlung und Witterung: ASA hält Sonne und Regen stand und ist das Standardmaterial für Abdeckungen und Verkleidungen. PLA ist zu vermeiden: Es verformt sich in der Sonne und altert im Freien schlecht.
• Vibrationen und Stöße: Nylon und kohlefaserverstärktes Nylon verkraften wiederholte Belastungen besser, für Halterungen und Platinen.
• Hitze: In der Nähe von Motor, Gehäuse oder Auspuff kann ein Thermoplast erweichen. Halten Sie Teile von Wärmequellen fern und prüfen Sie die tatsächliche Temperatur am vorgesehenen Ort.
• Flexibilität: TPU eignet sich für Kabeldurchführungen, Gleiter und Scheuerschutz.
• Öl, Kraftstoff, Reinigungsmittel: Geben Sie jede Einwirkung in Ihrer Anfrage an, manche Materialien vertragen sie schlecht.

Der vollständige Vergleich findet sich im Leitfaden zu den Materialien für den 3D-Druck, die verfügbaren Materialien auf der Seite Materialien. Für ein sichtbares Teil beschreibt der Leitfaden zu Oberflächenbearbeitung und Nachbehandlung das Schleifen und Lackieren.

Grenzen und Sicherheit

Bei einem Zweirad kann ein versagendes Teil zu einem Sturz führen. Drucken Sie niemals:

• Teile der Bremsanlage (Hebel, Hauptbremszylinder, Bremssattelhalterungen);
• Teile der Lenkung und Federung sowie alles, was das Fahrwerk betrifft;
• wesentliche Bedienelemente wie Gasgriffe oder Hebel;
• Teile der Kraftstoff- und Bremskreisläufe (Leitungen, Tanks, Ausgleichsbehälter);
• Strukturteile: Heckrahmen, Fußrastenplatten, Motorhalterungen;
• zugelassene Beleuchtung und Signalisierung: Scheinwerfer, Blinker, Rückstrahler;
• Helme und Schutzausrüstung.

Gedruckte Verkleidungen und Windschilde müssen nicht tragend bleiben. Die Zulassung des Fahrzeugs und seine Hauptuntersuchung bleiben in der Verantwortung des Eigentümers.

Wie Sie eine Anfrage stellen

1. Gewölbtes oder zerbrochenes Teil: Fordern Sie eine Erfassung über die Seite 3D-Scan an und schicken Sie das Teil oder seine Bruchstücke an die Werkstatt im Var.
2. Einfaches Teil oder Zubehör: Öffnen Sie das 3D-KI-Studio, beschreiben Sie es mit Ihren Maßen oder laden Sie Ihre Fotos hoch, passen Sie es an und bestellen Sie mit sofortigem Preis. Die 50 geschenkten Credits decken die ersten Versuche ab.
3. Umbau oder Serie: Geben Sie Menge, Material, Farbe und die genaue Position am Motorrad an.

Geben Sie immer Marke, Modell und Baujahr an, mit Fotos des eingebauten Teils. Die Werkstatt verfügt über mehr als 20 Maschinen (FDM-Multimaterial, SLA-Harz, Großformat bis etwa 60 cm und 8 Farben) und liefert in ganz Frankreich. Für eine Preisorientierung siehe den Leitfaden zum Preis des 3D-Drucks. Fahren Sie auch Auto oder Wohnmobil? Lesen Sie die Leitfäden zu Autoteilen und Wohnmobilteilen.
