التفاوتات والتوافقات في الطباعة ثلاثية الأبعاد: الخلوص والتجميعات والدعامات

لماذا لا تكون القطعة المطبوعة مطابقة تمامًا للمقاس

تنحرف القطعة المطبوعة دائمًا قليلًا عن نموذجها. فهم مصدر هذه الانحرافات يتيح توقعها بدلًا من تحمّلها. في تقنية FDM، الأسباب الرئيسية هي:

• عرض الخيط المطبوع: تنضغط المادة المودعة وتفيض قليلًا. تميل الحواف الخارجية إلى التضخم والثقوب إلى التضيق.
• الانكماش الحراري: يتقلّص البلاستيك عند تبرّده. ينكمش PLA قليلًا؛ أما ABS وASA والنايلون فتنكمش أكثر، غالبًا بمعدل يتراوح بين 0.5 و1% حسب الشكل الهندسي.
• التسطيح المضلّع (Facettisation): الدائرة المُصدَّرة بعدد قليل جدًا من الأوجه تتحول إلى مضلّع، يكون قطره الداخلي أصغر من المتوقع.
• تأثير «قدم الفيل»: الطبقات الأولى، المنضغطة على قاعدة الطباعة، تفيض ببضعة أعشار الميليمتر.
• تدرّج الطبقات (Escalier): على المحور Z، لا يمكن تحديد المقاس إلا بدقة ارتفاع الطبقة (0.1 إلى 0.3 ملم).

في الراتنج، يؤدي الإفراط في البلمرة الضوئية حول المناطق المعرَّضة للضوء إلى تأثير مماثل: تضيق الثقوب والخلوصات قليلًا. كما يمكن أن يتسبب التصليب النهائي بالأشعة فوق البنفسجية في انكماش طفيف.

الدقة المتوقعة بحسب التقنية

قبل تحديد مقدار الخلوص، يجب معرفة الدقة الواقعية للطريقة المستخدمة. القيم أدناه هي رتب حجم تقريبية لقطع بضعة سنتيمترات؛ وتتراجع هذه الدقة مع الأبعاد الكبيرة.

لفهم خصائص كل طريقة بالتفصيل، راجع دليلنا حول تقنيات الطباعة ثلاثية الأبعاد. كما تلعب المادة دورًا: فـ PETG أو النايلون يتقبّلان التوافق الضيق بشكل أفضل من PLA الصلب والقابل للكسر، راجع كيفية اختيار مادة الطباعة ثلاثية الأبعاد.

مقادير الخلوص الواجب توقعها بحسب نوع التوافق

الخلوص هو الفرق في البُعد بين قطعتين يتم تجميعهما. يُعطى هنا كـخلوص إجمالي (فرق القطر أو العرض)، لطابعة FDM مضبوطة جيدًا بفوهة 0.4 ملم. في الراتنج، يمكن عمومًا تقسيم هذه القيم على اثنين.

تختلف هذه القيم من آلة إلى أخرى. بالنسبة لقطعة حساسة، تبقى الطريقة الوحيدة الموثوقة هي الاختبار: اطبع نموذج اختبار للخلوص، وهو لوح صغير يحتوي على عدة ثقوب أو أخاديد بفارق 0.1 ملم بين كل منها، من نفس المادة ونفس اتجاه الطباعة للقطعة النهائية.

الثقوب والمحاور والاتجاه

الثقوب العمودية والأفقية

عادةً ما يخرج الثقب العمودي (المحور عمودي على القاعدة) أصغر بمقدار 0.1 إلى 0.3 ملم في تقنية FDM. أما الثقب الأفقي (المحور موازٍ للقاعدة) فيعاني إضافة إلى ذلك من تدرّج الطبقات ومن «سقف» يترهّل قليلًا. هناك حلّان شائعان:

• تصميم الثقب الأفقي على شكل قطرة ماء (قمة مدببة بزاوية 45 درجة) لتجنّب التدلي؛
• طباعة الثقب بمقاس أصغر قليلًا ثم تشطيبه بالمثقاب أو المبرعم: وهذه هي الطريقة الأدق لتوافق دقيق.

الاتجاه والمتانة

يجب توجيه المشبك أو النتوء الذي ينثني بحيث يحدث الانحناء داخل مستوى الطبقات، وليس عموديًا عليه أبدًا: وإلا فسينكسر عند أول إجهاد. المحور المطبوع بشكل قائم يكون هشًا عند القص؛ أما المحور المطبوع بشكل مستلقٍ فهو أكثر متانة لكنه أقل استدارة. بالنسبة للمحاور شديدة الإجهاد، غالبًا ما يكون إدخال قضيب معدني داخل ثقب مطبوع هو الحل الأفضل.

التسنين والبراغي والدعامات

لتجميع القطع المطبوعة باستخدام البراغي، تتوفر عدة خيارات:

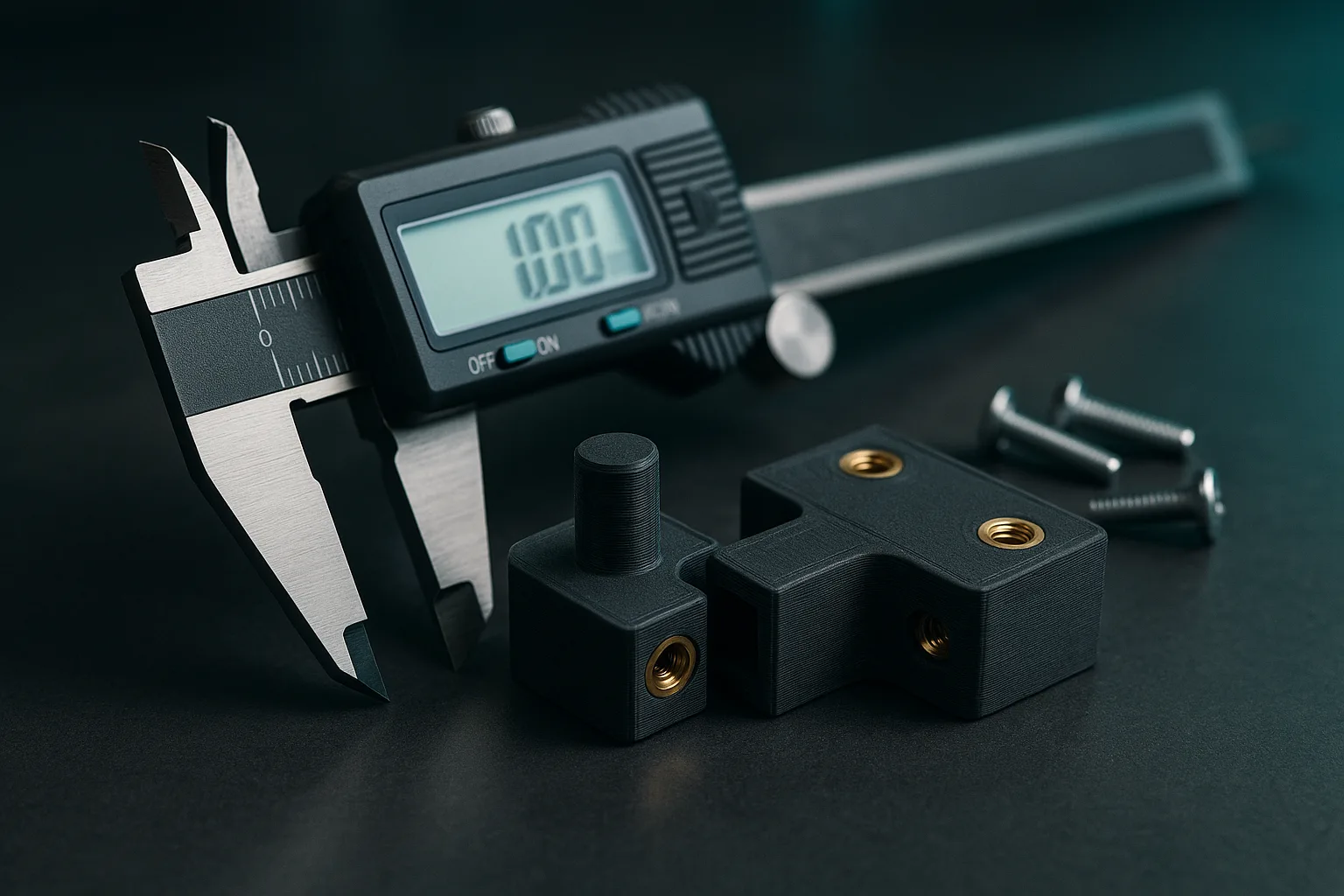

الدعامات النحاسية المدمجة بالحرارة هي الحل الاحترافي في تقنية FDM: تُدفع وهي ساخنة داخل ثقب أصغر قليلًا من المطلوب، فيذوب البلاستيك حول التخديد ويتصلّب من جديد. احرص على ترك 1.5 إلى 2 ملم على الأقل من المادة حول الدعامة، وعلى عمق ثقب أكبر من طول الدعامة لاستيعاب المادة المُزاحة. تُستخدم هذه التقنيات بكثرة في القوالب الدليلية وأدوات الورشة.

التجميعات والمشابك والقطع المطبوعة في مكانها

• المشابك: امنح اللسان طولًا كافيًا (10-5 أضعاف سمكه على الأقل) كي ينثني دون أن ينكسر، وفضّل PETG أو النايلون أو PA12 المُلبَّد على PLA.
• الذيل المعيني (Queue d'aronde) والمسارات المنزلقة: شطّف المداخل واترك خلوصًا من 0.2 إلى 0.3 ملم لكل وجه.
• المفصلات المطبوعة في مكانها (print-in-place): احسب خلوصًا لا يقل عن 0.4 إلى 0.5 ملم في FDM، وأكثر من ذلك في SLS/MJF كي يتسنى إخراج المسحوق.
• القطع الكبيرة المجمَّعة: أضِف نتوءات توسيط وسطح لصق، بدلًا من الاكتفاء بتلامس الحواف فقط.

إذا كنت تصمم بواسطة CAO بارامترية، عرّف الخلوص كمتغيّر: ستتمكن من تعديله في ثانية واحدة بعد الاختبار. هذه إحدى المزايا الموضحة في مقالنا النموذج البارامتري أو الشبكي. أما بالنسبة لملف جاهز مسبقًا، فتحقق أيضًا من النقاط الواردة في دليلنا لـتحضير ملف STL أو 3MF.

قائمة تحقق للحصول على تجميع ناجح

1. حدّد المقاسات الوظيفية: الثقوب، المسافات بين المحاور، سماكات التجميع. يمكن أن تبقى باقي المقاسات عند الدقة القياسية للطريقة المستخدمة.
2. اختر نوع التوافق لكل وصلة: ضيق، منزلق ضيق، منزلق حر أو حر.
3. أدمج الخلوص في النموذج، على قطعة واحدة فقط، بدلًا من الاعتماد على إعدادات برنامج التقطيع.
4. صدّر الملف بدقة كافية كي تبقى الدوائر مستديرة فعليًا.
5. اطبع نموذج اختبار بالمادة والاتجاه النهائيين إذا كان التوافق حساسًا.
6. خطّط للتشطيب اللاحق: ثقوب يجب توسيعها، أوجه يجب صنفرتها، دعامات يجب تركيبها، واترك المادة اللازمة لذلك.
7. أبلغ الورشة بالمقاسات الحساسة مع التفاوت المطلوب، كي تُكيِّف الاتجاه والإعدادات تبعًا لذلك.

وأخيرًا، اعلم أن استوديو الذكاء الاصطناعي ثلاثي الأبعاد يتيح تعديل معايير القطعة المُنشأة عبر أشرطة التمرير، بما في ذلك مقاسات التجميع، قبل طلب الطباعة. وبالنسبة لقطع الاستبدال، يكمل دليلنا حول قطع الغيار بالطباعة ثلاثية الأبعاد هذه الخطوات.
